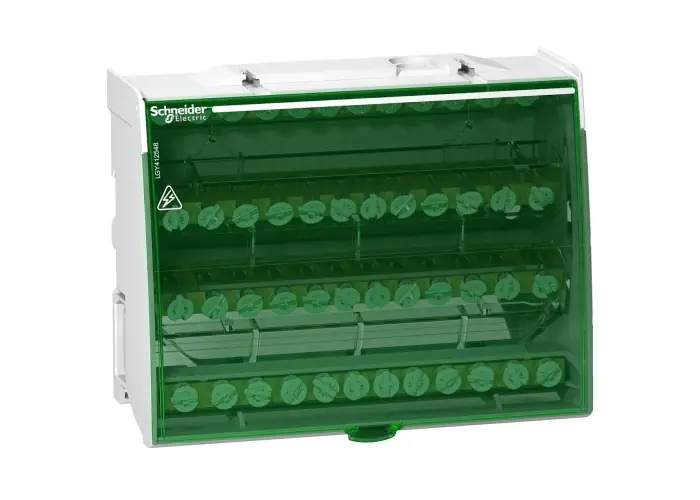

Estos bloques de distribución de tornillos Linergy DS pueden instalarse en un riel Din estándar o en una placa de montaje. Se ha diseñado para instalaciones en 4P. El número de polos es 1. La capacidad total de conexión es de 48 agujeros (4×12). La corriente de funcionamiento nominal del Ie es de 125 A. La corriente Ipk/60ms de resistencia máxima nominal es de 18 kA, Ipk/6 ms es de 26 kA. La corriente de resistencia corta nominal Icw de acuerdo con IEC/EN 60947-7-1 es de 4.2kAms/1s. La anchura de los pasos de 9mm es 14. La capacidad del terminal es de 1x9mm de diámetro, 7 x0,5mm de diámetro, 4 x 6,5mm de diámetro. La tensión de aislamiento nominal Ui es de 500VCA. La tensión de resistencia a los impulsos nominal de Uimp es de 8 kV. La tensión de funcionamiento nominal de Ue es de 230VCA (Ph/N), 440VCA (Ph/Ph). La frecuencia de funcionamiento es de 50Hz o 60Hz. El grado de contaminación es 3. La categoría de sobretensión es III. De acuerdo con la norma IEC/EN 60947-1, la resistencia dieléctrica es de 2500 VCA. Las dimensiones son (H) 100mm x (W) 126mm x (D) 50,5mm. El peso es de 390g. La temperatura de funcionamiento es de -25°C a + 55°C. Cumple con las normas IEC/EN 60947-7-1 y IEC/EN 61439-1 y 2.

Ficha técnica

Objeto

Repartidor

Color básico

Blanco

Color

Blanco RAL 9003

Tensión

440 V CA (Fase/Fase). 230 V CA (Fase/N)

Garantía

18 meses

Normas

EN/IEC 60947-7-1, EN/IEC 61439-1

Intensidad

125

Nº RAL

9003

Paso

14 de 9mm

Grado de contaminación

3

Nº de polos

4

Categoría de sobretensión

III

Tipo de carril

DIN

Nº de entradas

48
